[음향]스피커의 분류

스피커의 분류

스피커 방사 패턴에 의한 분류

1. 포인트 소스 스피커

하나의 점에서 소리가 방사되는 것과 같은 방사 패턴의 스피커로

일반적으로 사용하는 스피커는 대부분 이에 속한다.

수직 수평 방향으로 일정한 지향각도를 갖는데 소리를 전달하려는 범위와 스피커 설치 가능 위치에 때라

적절한 지향 각도의 스피커를 사용해야 한다.

여러 개의 스피커를 어레이로 사용하기 위한 포인트 소스 어레이 스피커는 일반적으로

보다 넓은 주파수 범위에서 좁은 지향각도를 갖도록 제작하고

다만 포인트 소스 어레이는 스피커 간의 간섭으로 인한 음색의 왜곡 및 출력 손실등의 해결 과

제가 많기 때문에 대형 공연장 및 대규모 야외 공연에 사용하는 스피커 시스템으로 라인 어레이 방식을 주로 사용한다.



2. 라인 어레이 스피커

여러 개의 스피커를 일려로 배열하여 주파수 간섭을 최소하한 원통형 파현을 방사하는 어레이 방식이다.

라인어레이 배열로 사용하는 것을 전제로 만들어진 스피커 이며

라인어레이의 가장 큰 장점은 공연장의 원거리와 근거리 객석 사이의 음압 편차를 줄이면서도 스피커 캐비닛 간 주파수 간섭에

의한 음색 왜곡을 최소화할 수 있다는 것이며 포인트 소스 스피커와 비교해 캐비닛 당 많은 수의 스피커 드라이버를 사용하기 때문에

스피커 시스템 크기에 비해 큰 음량을 전달할 수 있다.

객석에 전달하기 위해 스피커로부터 넓은 지향각도가 필요한 중소형 실내 공연장등에서는 지나치게 많은 비용이 소요될 수 있고

보조 스피커를 활용하거나 포인트 소스 스피커로 어레이를 구성하는 것이 보다 효율적일 수 있다.



재생 주파수 대역에 따른 분류

1. 풀레인지 스피커

하나의 드라이버로 가청주파수 전반을 전달하는 스피커를 뜻하는 말이었지만

최근에는 초저역을 제외한 대부분의 대역을 담당하는 2 way 또는 3 way 스피커를 뜻하는 말로 통용



저음의 충실한 재생에는 큰 부피와 무게가 필요하기 때문에

사용 용도에 따라 적절한 주파수 범위를 재생하도록 한다.



2. 서브우퍼 스피커

일반적인 풀레인지 스피커로 재생하기 어려운 낮은 저음을 보강하기 위해 사용하는 저음 전용 스피커이다.

재생 주파수 대역은 30~ 100hz 내외이며

서브우퍼 스피커는 허용 입력이나 음압 레벨이 높게 제작된다.

대개 부피가 크고 무겁기 때문에 바닥에 놓아 사용하지만

라인어레이와 함께 사용하는 서브우퍼는 매달아 사용할 수 있는 구조제작하기도한다.



앰프 내장 유무에 따른 부류

파워 앰프를 스피커 인클로저에 부착해 일체형으로 제작한 스피커를 파워드 스피커 또는 액티브 스피커라 하고

패워 앰프를 내장하지 않은 스피커를 논파워드 스피커 또는 패시브 스피커라 한다.

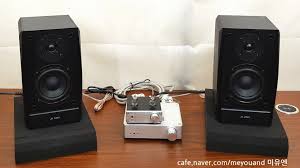

1. 패시브 스피커

파워 앰프에서 증폭된 신호를 스피커 케이블을 통해 연결해 사용하는 스피커이며

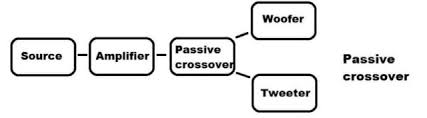

보통 패시브 크로스오버를 스피커에 포함하고 있는데 패시브 크로스오버가 파워앰프에서 증폭한

전 대역의 신호를 우퍼와 트위터에 나누어 전달하는 역할을 한다.



2. 액티브 스피커

인클로저 내에 파워 앰프를 장착한 스피커이며

전원 공급이 필요하기 때문에 스피커 후면에 전원과 오디오 신호 연결 단자가 장착되어 패시브 스피커와

외관으로 쉽게 구별할수 있다.

파워 앰프 뿐 아니라 크로스오버 필터 eq등 함께 내장하고 있는데

이를 통해 제조사는 스피커의 물리적 결함을 보정하고 제조사가 의도한 스피커의

재생 특성을 얻을 수 있다.



기타 스피커

1. 동축 스피커

2way 스피커는 청취 위치에 따라 우퍼와 트위터 사이의 거리차가 달라지므로 크로스오버 주파수에서

음색이 변화된다.

이러한 문제를 막기 위해 우퍼 드라이버 중심부에 고음용 드라이버를 배치하여 시간차를 해소한다.

음상 정위가 좋지만 고음 유닛의 음과 저음 유닛의 음 사이에 혼변조 왜곡이 발생하기 쉽다.



2.무지향성 스피커

구면으로 소리를 방사해 전 방햐으로 소리를 고르게 방출하는

스피커이며 일부는 수평방향으로만 360도 방향성을 갖기도 한다.

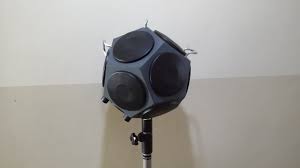

쌍극자와 쌍극자 십이면체 스피커 등이 있다.

큰 음압을 재생하기 어렵고 우싱차에 의한 주파수 간섭을 피할수 없기 때문에

가정용 오디오나 측정용 음원 재생용으로 주로 사용



3 컬럼 스피커

얇은 기둥 모양의 인클로저에 여러 개의 드라이버를 일렬로 배치한 스피커이다.

혼을 사용하지 않고도 수직 방향으로 좁은 지향각을 얻을 수 있어 주로 전관 방송요으로 사용했지만

최근 기능과 성능을 높여 중소 규모의 공연용으로도 많이 사용한다.

트랜스포머를 사용해 수백 옴의 높은 임피던스와 5~30w의 낮은 허용 입력으로

하나의 앰프에 여러 개의 스피커를 연결해 사용한다.

일반적으로 120hz~10khz의 주파수 특성을 갖는다.

원래 개념과는 달리 보다 높은 출력의 드라이버와 트위터를 사용하는 컬럼형 스피커는

높은 출력과 충실한 고음 재생 능력을 가지며 부족한 저음 재생을 위해 서브우퍼를 함께 하용한다.
